  Монтаж

Инструкция для нагревательных элементов RAG-08 - RAG-80 (универсальный кабель)

Монтаж кабеля для обогрева крыш и водостоков:

Система RAG используется для защиты кровли и желобов (водостоков) от обледенения, защищая их от сосулек и наледи.

Структура системы состоит из греющего резистивного кабеля в тефлоновой изоляции которая относится к негорящим материалам и устойчива к UV лучам.
Система RAG имеет мощность 25 Ватт/пм и делится на секции по длине кабеля.

Монтаж системы RAG:

  1. Изначально нужно выбрать подходящую Вам секцию (т.к. секции сборные, Вы можете скомпоновать систему из 2-х и более секций). Учтите, что система монтируется по всему пути талой воды (желоба, сливы, водостоки).
  2. Нужно будет очистить всю зону монтажа от мусора (грязь, листья и т.п.)
  3. Кабельная система крепится на металлические кронштейны с шагом 500-800 мм (310-500 Ватт/м2), в зависимости от типа крыши. Рекомендуется обматывать тефлоновой лентой места зажимов.
  4. Согласно плану разложить и закрепить секцию на запланировано-обогреваемой площади. Обратите внимание на рис. 1
  5. Крепление к лоткам так же осуществляется с помощью металлических кронштейнов. В водостоках кабель крепится к тросу (опять же за счет металлических кронштейнов). Как правило кабель устанавливается в два витка (50 Ватт/пм желоба, водостоки). Обратите внимание на рис. 2.

    !!! НИ В КОЕМ СЛУЧАЕ НЕ ОБРЕЗАЙТЕ НАГРЕВАТЕЛЬНЫЙ ЭЛЕМЕНТ (ГРЕЮЩИЙ КАБЕЛЬ)!!!

  6. Согласно плану завести холодный конец нагревательного элемента в распределительный щит. Каждая секция имеет холодный конец длиной в 1 метр. (В случае необходимости допускается наращивание холодного конца до распределительного щита)
  7. Замерить электрическое сопротивление и сопротивление изоляции нагревательного элемента, после чего сравнить его с параметрами, указанными в гарантийном талоне производителем. Если параметры соответствуют, занесите их во вторую графу гарантийного талона (Сопротивление должно соответствовать параметрам завода-изготовителя)
  8. Если результат замеров не соответствует параметрам завода-изготовителя, необходимо выявить причину и заменить нагревательный элемент
  9. Управление системой осуществляется с помощью терморегулятора. Терморегулятор должен быть оснащен датчиком воды, датчиком осадков, а так же внешним датчиком температуры.
  10. Датчик воды крепится внутри желоба (желательно ближе к стоку)
  11. Датчик осадков крепится за счет кронштейнов на открытой площади в верхней части здания.
  12. Датчик температуры устанавливается в распределительной пластмассовой коробочке, желательно в защищенном месте от солнечных лучей (во избежание ложных показателей)
  13. Подключение к терморегулятору:
    • Очистите холодный конец (50-60мм) от защитной изоляции
    • Отделите медный экран от проводов не обрезая его
    • Зачистите оба провода (10-15мм) от изоляции для подключения
    • Каждый провод подключается к терминалу терморегулятора предназначенному для подключения нагревательного элемента (L1, N1)
    • Экран служит заземление и подключается к терминалу "Земля"
  14. После полной усановки системы, проведите пробное подключение и проверьте еще раз на исправность все рабочие секции.

Во избежание частичного перегрева системы, мы рекомендуем раз в год чистить обогреваемую площадь от мусора.

Монтаж кабеля под кафель и под другие типы пола:

Выбор длины кабеля производится с помощью таблицы подбора кабеля в зависимости от площади, которую необходимо обогревать. Таблица подбора кабеля представлена в разделе Продукция.

Данный кабель предназначен для укладки непосредственно в слой плиточного клея или с формированием бетонной стяжки во внутренних помещениях.

Если вы хотите произвести монтаж кабеля непосредственно в слой плиточного клея, внимательно следуйте инструкциям по монтажу нагревательных элементов CT-01-t - Ct-09-t (кабель, не требующий стяжки).

В том случае, если Вы решите укладывать данный кабель с формированием бетонной стяжки, внимательно следуйте пунктам инструкции для нагревательных элементов CT-01 - CT-100 (кабель под стяжку).

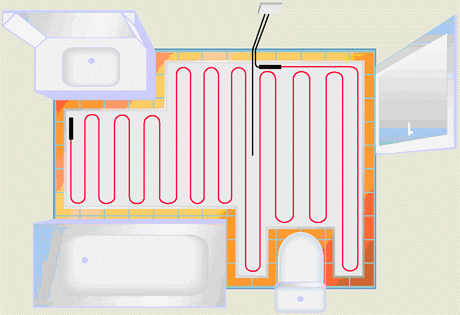

Пример укладки кабеля показан на рисунке.



ТипДлина кабеля, мМощность кабеля, ВтСопротивление кабеля, Ом
RAG-088,0200261,0
RAG-1616,0400132,0
RAG-2727,067579,0
RAG-3636,090058,0
RAG-5656,0140038,0
RAG-8080,0200026,5
